مشاكل عودة الزيت في ضواغط التبريد وحلولها

مشاكل عودة الزيت في ضواغط التبريد وحلولها الجذرية

تُعتبر الضواغط بمثابة القلب في أنظمة التبريد الصناعية وأنظمة المبردات (Chillers). ولضمان تشغيل الضاغط بشكل سليم، هناك عنصر آخر لا يقل أهمية عن مائع التبريد (الغاز)، وهو زيت التزييت. يعمل الزيت على تقليل الاحتكاك في الأجزاء الميكانيكية المتحركة، ويوفر الإحكام (الكتامة)، ويمنع ارتفاع درجة حرارة الضاغط بشكل مفرط.

ومع ذلك، لا يبقى الزيت في مجمع الزيت (الكارتير) فقط في أنظمة التبريد. بل يختلط بالنظام عبر خط الطرد (discharge) جنباً إلى جنب مع مائع التبريد ويدور في التمديدات بأكملها. ويجب أن يعود هذا الزيت المختلط بالنظام إلى الضاغط بنفس السرعة. وتُسمى الحالات التي لا يستطيع فيها الزيت العودة بـ "مشكلة عودة الزيت"، وقد تؤدي هذه الحالة إلى نتائج كارثية على ميكانيكية الضاغط.

لماذا تحدث مشكلة عودة الزيت؟

غالباً ما تكمن أخطاء التصميم أو التشغيل خلف عدم قدرة الزيت في النظام على العودة إلى مجمع زيت الضاغط (زجاجة بيان الزيت). وأكثر الأسباب شيوعاً هي:

1. انخفاض سرعة مائع التبريد

لكي يتحرك الزيت داخل الشبكة ويعود إلى الضاغط، يجب على الغاز أن "يسحبه". إذا كان الضاغط يعمل لفترة طويلة تحت حمل جزئي (بقدرة منخفضة) أو إذا تم اختيار أقطار الأنابيب بحجم أكبر من اللازم، فإن سرعة الغاز تقل. والغاز ذو السرعة المنخفضة لا يستطيع رفع الزيت إلى الأعلى، خاصة في خطوط الأنابيب النحاسية الرأسية، مما يؤدي إلى تراكم الزيت في المبخر أو عند القواعد السفلية للأنابيب.

2. التمديد الخاطئ للأنابيب وغياب مصيدة الزيت (السيفون)

تُعتبر تصميمات الأنابيب حاسمة في هندسة التبريد. إذا كان المبخر يقع عند مستوى أدنى من الضاغط، فيجب عمل مصائد زيت (P-trap أو U-siphon) في الأجزاء الرأسية لخط السحب لتمكين الغاز من رفع الزيت لأعلى. ويؤدي عدم استخدام سيفون كل 3-4 أمتار في الصعود الرأسي إلى بقاء الزيت في الأسفل تحت تأثير الجاذبية.

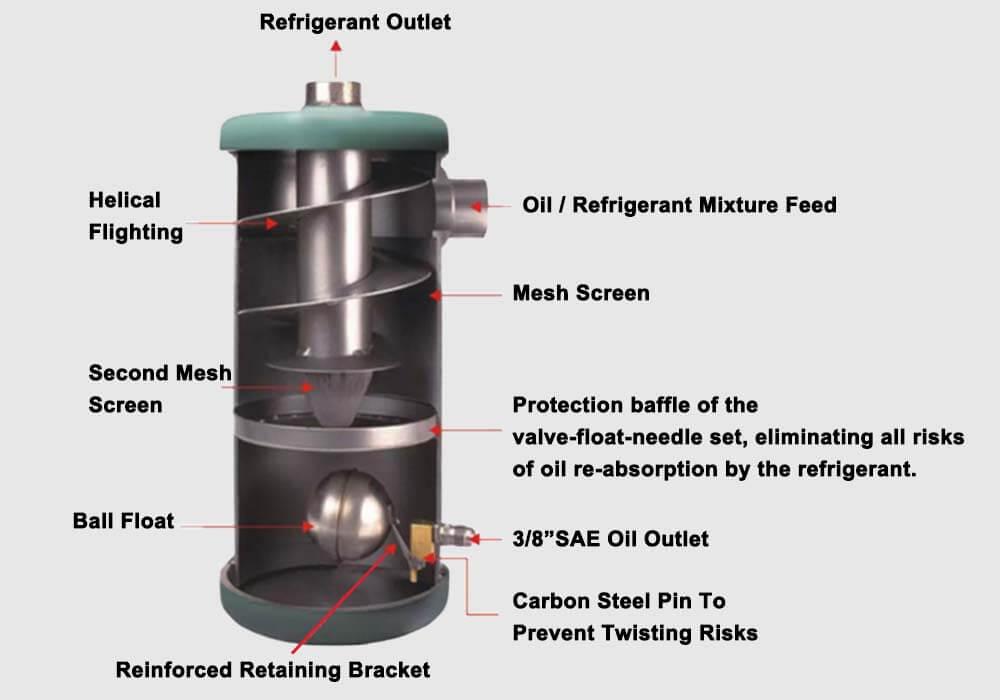

3. أعطال فاصل الزيت (Oil Separator)

تقوم فواصل الزيت المثبتة بعد مخرج الضاغط مباشرة بالتقاط 95-98% من الزيت المختلط بالغاز فوراً وإعادته إلى الضاغط. ويتسبب تلف آلية العوامة داخل فاصل الزيت أو انسداد المرشح (الفلتر) في تسرب الزيت إلى النظام بأكمله وعدم عودته.

4. تراكم الزيت في المبخر

في درجات الحرارة المنخفضة جداً (-20 درجة مئوية وما دون)، تزداد لزوجة الزيت (مقاومته للتدفق)، أي يزداد كُثافه. ويلتصق الزيت السميك بأسطح المبخر. تعيق هذه الحالة عودة الزيت وتخلق أيضاً تأثيراً عازلاً في المبخر، مما يقلل بشكل كبير من قدرة التبريد (انتقال الحرارة).

كيف تعرف وجود مشكلة في عودة الزيت؟

• انخفاض المستوى في زجاجة البيان (Sight Glass): إذا كان مستوى الزيت في زجاجة بيان الزيت بالضاغط باستمرار تحت الربع أو غير مرئي تماماً.

• التشغيل المصحوب بالضوضاء والاهتزاز: يزداد صوت احتكاك الأجزاء المعدنية الخالية من الزيت.

• انخفاض أداء التبريد: نظراً لأن الزيت المتراكم في المبخر يمنع انتقال الحرارة، فلن يتمكن النظام من الوصول إلى ظروف التشغيل (درجة الحرارة) المطلوبة.

• ارتفاع حرارة الضاغط بشكل مفرط: نظراً لأن الزيت يقوم أيضاً بدور مبرّد، فإن نقص الزيت يؤدي إلى سخونة غير طبيعية بجسم الضاغط.

نهج الحل لدى FSI Soğutma

لا يعني حل مشاكل عودة الزيت مجرد "إضافة الزيت الناقص" إلى النظام. إن إضافة الزيت باستمرار دون معرفة مصدر المشكلة قد تؤدي مستقبلاً إلى حدوث صدمة سائل (Liquid Slug) عند عودة الزيت فجأة إلى الضاغط، مما يسبب كسر الكباس (Piston) أو اللولب (Scroll).

نحن في FSI Soğutma نتبع الخطوات التالية في الموقع:

1. الفحص الديناميكي الحراري لحسابات أقطار الأنابيب وسرعة الغاز.

2. تطبيق خطوط صاعدة مزدوجة (double riser) أو مصائد زيت (سيفون) في الخطوط الرأسية المطلوبة.

3. اختبارات الكفاءة والميكانيكا لفواصل الزيت (oil separator).

4. تحسين إعدادات سخانات الكارتير والتحميص الفائق (superheat) عبر صمام التمدد الحراري (TXV) عند الحاجة.

لحماية الضواغط التي تعتبر قلب نظامك وتجنب الأعطال المكلفة، تُعد اللمسة الهندسية المتخصصة أمراً ضرورياً. إذا كنت تواجه مشاكل في مستوى الزيت أو انخفاضاً في القدرة في وحدة التبريد الصناعي الخاصة بك، يمكنك الاتصال بنا للحصول على خدمات الصيانة الدورية والعمرة.
