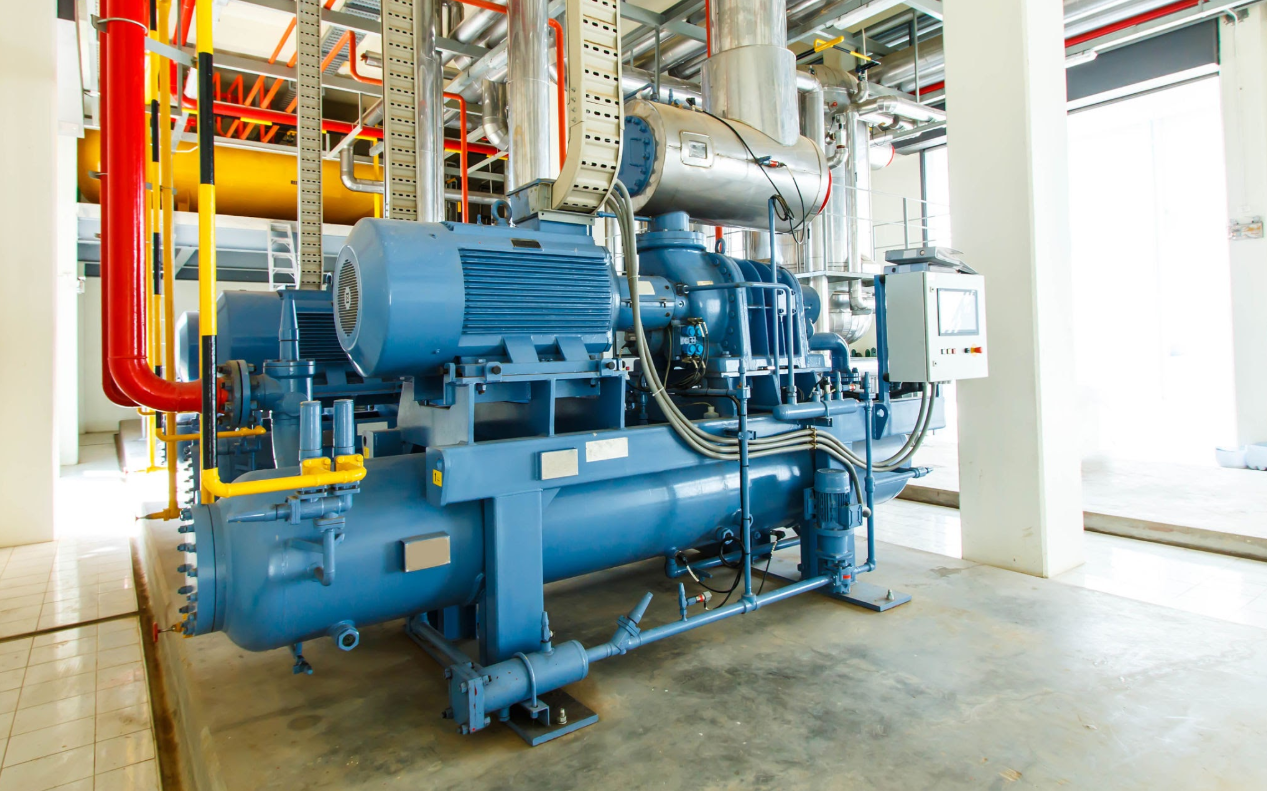

زيادة القدرة في وحدات التبريد (التشيلر) باستخدام المقتصد (Economizer)
تشكل الطاقة الكهربائية التي تستهلكها الضواغط البند الأكبر من تكاليف التشغيل في أنظمة التبريد الصناعي. عندما تزداد احتياجات التبريد في منشأتك أو تنخفض كفاءة النظام الحالي، فإن الحل الأول الذي يتبادر إلى الذهن هو الاستثمار في وحدة تبريد (تشيلر) جديدة وأكبر. ومع ذلك، من الممكن تحقيق زيادة كبيرة في القدرة في نظامك الحالي من خلال الحلول الهندسية القائمة على المبادئ الديناميكية الحرارية (الترموديناميكية). ويأتي على رأس هذه الحلول استخدام المقتصد (مُبرّد دون حد التكثيف - Subcooler). تعد دائرة المقتصد معدة حيوية، خاصة في أنظمة التشيلر التي تستخدم الضواغط اللولبية (Screw Compressors)، حيث تزيد من قدرة التبريد وترفع قيمة معامل الأداء (COP) للنظام دون استهلاك إضافي للطاقة.
تمت ترجمة هذه المقالة تلقائيًا من الأصل التركي.
ما هو المقتصد (Subcooler) وكيف يعمل؟
في دورة التبريد القياسية، ينتقل مائع التبريد السائل الخارِج من المكثف مباشرة إلى صمام التمدد (TXV أو EEV). ومع ذلك، كلما انخفضت درجة حرارة المائع الداخل إلى صمام التمدد، زادت قدرته على امتصاص الحرارة في المبخر.
المقتصد هو نظام مبادل حراري لوحي يخضع مائع التبريد في خط السائل الرئيسي الخارِج من المكثف لعملية تبريد دون حد التكثيف (Subcooling) قبل دخوله إلى صمام التمدد.
مبدأ العمل:
يتم فصل جزء صغير (عادة ما بين 10% إلى 20%) من السائل ذي الضغط العالي الخارِج من المكثف عن الخط الرئيسي.
يتم تمرير هذه الكمية الصغيرة المفصولة عبر صمام تمدد إضافي لخفض ضغطها إلى ضغط متوسط. وتنخفض درجة حرارة المائع المنخفض الضغط بسرعة.
يمر هذا المائع المبرَّد عبر المقتصد (المبادل الحراري اللوحي)، فيقوم بتبريد المائع المتجه نحو المبخر في خط السائل الرئيسي (يجري له Subcooling).
يتم إعادة حقن الغاز ذي الضغط المتوسط المبخر في المقتصد مباشرة إلى الضاغط عبر منفذ المقتصد (المرحلة المتوسطة) الموجود على الضاغط اللولبي.
المزايا الميكانيكية والديناميكية الحرارية لاستخدام المقتصد
بصفتنا FSI Soğutma، نلاحظ من خلال تحليلات القدرة التي نجريها في الموقع أن دمج المقتصد يوفر للنظام المزايا الأساسية التالية:
زيادة قدرة التبريد: نظراً لدخول مائع أبرد بكثير إلى صمام التمدد الرئيسي، يزداد فارق الإنثالبيا في المبخر. ويتيح هذا الوضع الحصول على قدرة تبريد أكبر بنسبة تتراوح بين 10% و20% باستخدام كمية التدفق نفسها التي يضخها الضاغط.
ارتفاع معامل الأداء COP (كفاءة الطاقة): مقابل هذه الزيادة في القدرة، تكون الزيادة في الطاقة الكهربائية التي يستهلكها الضاغط طفيفة للغاية (فقط الشغل الإضافي البسيط المطلوب لضغط غاز الضغط المتوسط). ونتيجة لذلك، تزداد كفاءة الطاقة (COP) للنظام بشكل مباشر.
تبريد الضاغط: يساعد الغاز العائد إلى الضاغط من منفذ المقتصد في تبريد الضاغط اللولبي أيضاً. ويؤدي هذا إلى تمديد العمر الميكانيكي للضاغط، خاصة في حالات نسب الضغط العالية (التكثيف العالي في أشهر الصيف أو تطبيقات التجميد العميق).
متى تبرز الحاجة إلى استخدام المقتصد؟
رغم أن المقتصد ليس شرطاً أساسياً في كل نظام تبريد، إلا أن هذا الحل الهندسي يصبح شبه إلزامي في السيناريوهات التالية:
نسب الضغط العالية: عند تنفيذ تطبيقات درجات الحرارة المنخفضة (-20 درجة مئوية وما دون) باستخدام وسائط تبريد مثل R404A أو R507.
عدم كفاية القدرة: عندما تعمل قدرة التشيلر الحالية عند الحد الأقصى بسبب توسع المنشأة ويراد تجنب استثمارات إضافية.
ظروف المناخ الحار: في المنشآت التي ترتفع فيها درجات حرارة المكثف بشكل مفرط وتنخفض قدرة التبريد خلال أشهر الصيف.
الخاتمة
إن الحصول على أقصى كفاءة من نظام التشيلر الخاص بك لا يتحقق فقط بإجراء الصيانة الدورية، بل أيضاً بتشغيل النظام بتصميم ديناميكي حراري صحيح. إذا كنت ترغب في زيادة قدرة مجموعات التشيلر ذات الضواغط اللولبية في منشأتك وتحسين فواتير الطاقة، فإن تقييم مدى إمكانية إجراء تعديل وتحديث للمقتصد ليلائم نظامك يمثل فرصة كبيرة.
بصفتنا FSI Soğutma، نقوم بإجراء حسابات القدرة، وتحليلات كفاءة الطاقة، والتعديلات الميكانيكية لأنظمة التبريد الصناعي الخاصة بك مع فريقنا الهندسي المتخصص. يمكنك التواصل معنا لزيادة كفاءة نظامك.
