Soğutma Kompresörlerinde Yağ Dönüş Problemleri ve Kesin Çözümleri

Endüstriyel soğutma ve chiller sistemlerinde kompresörler, sistemin kalbidir. Kompresörün sağlıklı çalışması için en az soğutucu akışkan (gaz) kadar önemli olan bir diğer unsur ise yağlama yağıdır. Yağ; hareketli mekanik parçalardaki sürtünmeyi azaltır, sızdırmazlık sağlar ve kompresörün aşırı ısınmasını engeller.

Ancak soğutma sistemlerinde yağ, sadece karterde durmaz. Soğutucu akışkan ile birlikte basma hattından (discharge) sisteme karışır ve tüm tesisatı dolaşır. Sisteme karışan bu yağın, aynı hızda kompresöre geri dönmesi gerekir. Dönemediği durumlara "yağ dönüş problemi" adı verilir ve bu durum, kompresör mekaniği için ölümcül sonuçlar doğurabilir.

Yağ Dönüş Problemi Neden Olur?

Sistemdeki yağın kompresör karterine (yağ gözetleme camına) geri dönememesinin ardında genellikle tasarım veya işletme hataları yatar. En yaygın nedenler şunlardır:

1. Düşük Soğutucu Akışkan Hızı

Yağın tesisat içinde ilerleyip kompresöre dönebilmesi için gazın onu "sürüklemesi" gerekir. Eğer kompresör uzun süre kısmi yükte (düşük kapasitede) çalışıyorsa veya boru çapları gereğinden büyük seçilmişse, gazın hızı düşer. Hızı düşen gaz, özellikle dikey bakır boru hatlarında yağı yukarı taşıyamaz ve yağ evaporatörde veya boru diplerinde birikmeye başlar.

2. Yanlış Borulama ve Sifon (Yağ Kapanı) Eksikliği

Soğutma mühendisliğinde boru tasarımı kritiktir. Evaporatör, kompresörden daha aşağı bir kotta yer alıyorsa, gazın yağı yukarı taşıyabilmesi için emiş hattının dikey kısımlarına yağ kapanları (P-trap veya U-sifon) yapılmalıdır. Her 3-4 metre dikey çıkışta bir sifon kullanılmaması, yağın yerçekimi etkisiyle aşağıda kalmasına neden olur.

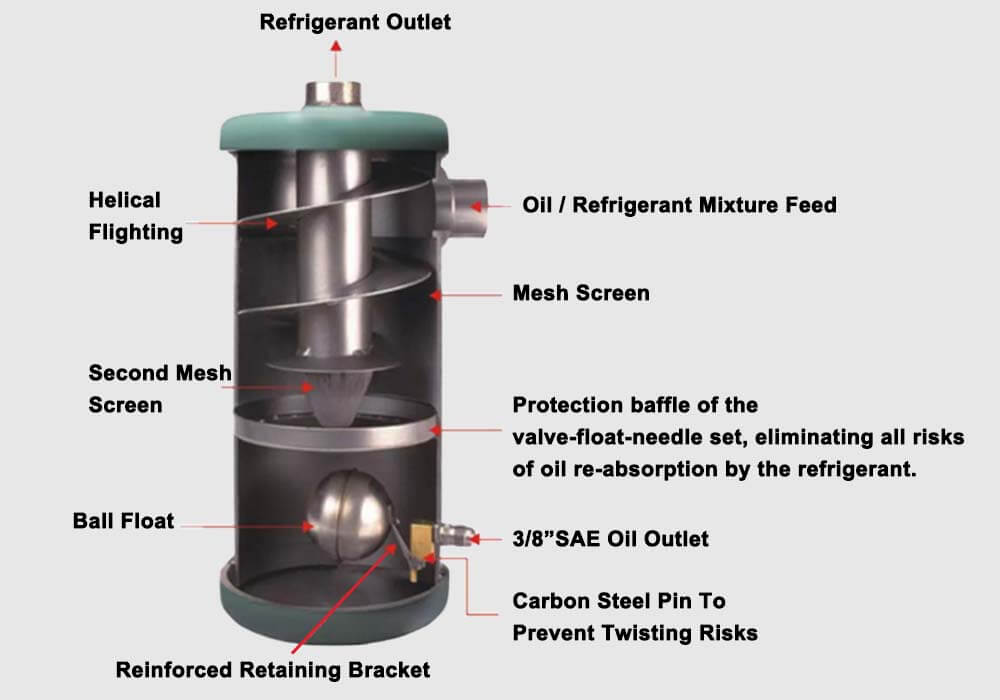

3. Yağ Ayırıcı (Oil Separator) Arızaları

Kompresörün hemen çıkışına monte edilen yağ ayırıcılar, gaza karışan yağın %95-98'ini anında yakalayarak kompresöre geri döndürür. Yağ ayırıcının içindeki şamandıra mekanizmasının bozulması veya filtrenin tıkanması, yağın tüm sisteme kaçmasına ve geri dönmemesine yol açar.

4. Evaporatörde (Buharlaştırıcı) Yağ Birikmesi

Çok düşük sıcaklıklarda (-20°C ve altı) yağın viskozitesi (akışkanlığa karşı direnci) artar, yani yağ kalınlaşır. Kalınlaşan yağ evaporatör yüzeylerine yapışır. Bu durum hem yağın dönüşünü engeller hem de evaporatörde izolasyon etkisi yaratarak soğutma kapasitesini (ısı transferini) ciddi şekilde düşürür.

Yağ Dönüş Sorunu Olduğunu Nasıl Anlarsınız?

• Gözetleme Camında (Sight Glass) Seviye Düşüklüğü: Kompresör üzerindeki yağ camında yağ seviyesi sürekli çeyreğin altındaysa veya hiç görünmüyorsa.

• Gürültülü ve Titreşimli Çalışma: Yağsız kalan metal parçaların sürtünme sesi artar.

• Soğutma Performansında Düşüş: Evaporatörde biriken yağ, ısı transferini engelleyeceği için sistem istenen rejime (sıcaklığa) ulaşamaz.

• Kompresörün Aşırı Isınması: Yağ aynı zamanda soğutucu bir görev üstlendiğinden, yağsızlık kompresör gövdesinin anormal ısınmasına yol açar.

FSI Soğutma'nın Çözüm Yaklaşımı

Yağ dönüş problemlerini çözmek, sadece sisteme "eksilen yağı ilave etmek" demek değildir. Sorunun kaynağı bulunmadan sisteme sürekli yağ eklemek, ileride yağın aniden kompresöre dönmesiyle sıvı vurmasına (likit şoku) ve piston/scroll kırılmalarına yol açabilir.

FSI Soğutma olarak sahada şu adımları izliyoruz:

1. Boru çapı ve gaz hızı hesaplamalarının termodinamik kontrolü.

2. Gerekli dikey hatlara çift kolon (double riser) veya yağ kapanı (sifon) uygulamalarının yapılması.

3. Yağ ayırıcıların (oil separator) mekanik ve verimlilik testleri.

4. Gerekirse karter ısıtıcılarının ve süperhit (kızgınlık) ayarlarının TXV üzerinden optimize edilmesi.

Sisteminizin kalbi olan kompresörleri korumak ve pahalı arızaların önüne geçmek için uzman bir mühendislik dokunuşu şarttır. Endüstriyel soğutma grubunuzda yağ seviyesi sorunları veya kapasite düşüklüğü yaşıyorsanız, periyodik bakım ve revizyon hizmetlerimiz için bizimle iletişime geçebilirsiniz.
